产品使用说明书

 RKD-APVE50智能阀口包装机使用说明书

一、设备概述

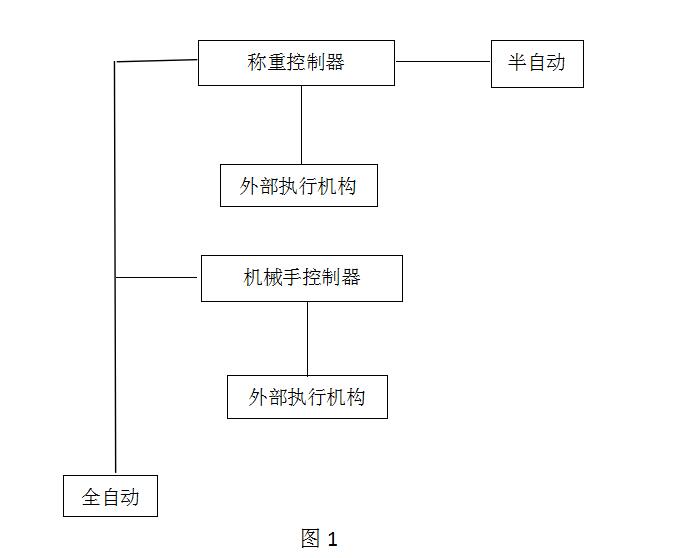

  无锡荣科达科技有限公司生产的RKD-50APVE智能阀口袋包装机采用气体、叶轮送料方式,通过自制研发的高精度称重传感器、智能称重控制器、智能套袋控制器及相应的外围执行机构组成了半自动、全自动的阀口包装机(见图1)。







二、应用范围
  适用于各种流动性一般的粉状物料的阀口袋的定量包装。如矿粉、干粉砂浆、水泥、腻子粉、瓷砖粘合剂等粉状物料。

三、技术参数
(1)产能:每小时可以包装200-320袋(10-50kg)量程的阀口袋灌装
(2)包装范围: 10-50Kg/袋
(3)精度误差:±150g
(4)电源: AC380/220V,50HZ
(5)功率:气体送料包装机1KW,叶轮送料4.5KW
(6)气源:  0.5-0.8MPa ,耗气量:3-5m³/h
(7)配套除尘风量: 1500-3000m³/h (可调)
(8)环境要求:  0--40°C
(9)阀口秤外形尺寸:
a.全自动主机(叶轮、气送):长1.73米X 宽0.66米X高2.4米;
c.全自动配套置袋机:长1.15米X宽0.65米X高1.15米;
b.半自动(叶轮、气送):长1.65米X宽 0.66米X高2.26米;
(10)重量:整机重量约800Kg。

四、设备特点
(1)全自动微机控制,智能识别,灵敏度高,性能稳定,抗干扰能力强,称量准确。
(2)全新的结木式结构设计,操作简单、使用方便、体积小、包装速度快、维护方便。
(3)整机结构合理,经久耐用。配有除尘口,真正实现环保型生产。
(4)本包装机配上本公司生产的新型置袋机(一次可放300-500只阀口袋),这样大大提高了管理人员的工作效率。


五、操作步骤:
(1) 打开电源总开关,打开气源总阀,气压调到0.6MPa
(2) 按启动/停止按钮,实现设备的运行和停止。
(3) 当设备有异常情况需要急停时,可按急停按钮立即停止设备的运行。
(4) 解除急停状态:当设备恢复正常时,释放急停按钮。
六、多机联网运行(见图2)
(1) 本设备可根据用户的产量来决定合理的设备台数,用触摸屏及自动排袋系统,联网实现统一的生产运行与管理。
(2) 联网系统的操作:
a. 设备的运行与停止:按触摸屏上的‘运行’按钮,进入运行界面,再按‘ON/OFF’按钮实现设备的运行和停止。
b. 可在触摸屏上操作设备联网的选择、生产数据的管理、生产数据的统计等多种功能。






七、注意事项

1. 设备的电控箱注意安全,非经培训的专业技术人员不要打开;
2. 设备维护、检修时,尽量不要站在机械手与置袋机之间,以免误操作时机械手伤人;
3. 操作工放置阀口袋时,应从置袋机的后部放入,防止翻板夹伤;
4. 对设备机械部分的调整和维修时应断开电源和气源;
5. 设备运行时,不要打开动力箱门和封板;
6. 本设备的控制器和压力调节阀的调试和设置,应经培训的专业技术人员才能操作。






RKD-APVE50智能阀口包装机设置与维护
一、设置:
1.称重控制器的设置与校准:
a.参数设置与校准:
按住功能键<Fun>键,接通电源,
仪表显示[Cd],用<▲>或<▼>键来输入初始密码:21
按<Fun>键,仪表显示[dP],用<▲>或<▼>键来输入小数点位数:2
按<Fun>键,仪表显示[CAP],用<▲>或<▼>键来输入量程值:50.00
按<Fun>键,仪表显示[d],用<▲>或<▼>键来输入分度值:1
按<Fun>键,仪表显示[dt],用<▲>或<▼>键来输入数字跟踪量:2.0
按<Fun>键,仪表显示[dr],用<▲>或<▼>键来输入数字滤波:3
按<Fun>键,仪表显示[Sr],用<▲>或<▼>键来输入采样速度:100
按<Fun>键,仪表显示[CA],用<▲>或<▼>键来输入通讯地址:00
按<Fun>键,仪表显示[db],用<▲>或<▼>键来输入显示亮度:6
按<Fun>键,仪表显示[Cal1],零点校准,无载荷,按<Cal>键,
仪表显示[0.00]
按<Fun>键,仪表显示[Cal2],满值校准,加砝码,用<▲>或<▼>键来修
改至砝码值一致,按<Cal>键,
仪表显示[砝码值]
按<Fun>键,仪表显示[rc],用<▲>或<▼>键来输入修改密码:21
按<Fun>键,仪表显示[Ct],用<▲>或<▼>键来输入工作模式:3
按<Fun>键,仪表显示[At],用<▲>或<▼>键来输入调整模式:3
按<Fun>键,仪表显示[End],断电结束完成设置与校准
按<Fun>键,仪表显示[Cd],仪表又将回复到上一设置与校准过程。

b.定量值的设置(假设20Kg/袋):
按<Fun>键,仪表显示[P-C-F],
按<Pgm>键,仪表显示[P01],用<▲>或<▼>键来输入快进量值18.00
按<Pgm>键,仪表显示[A01],用<▲>或<▼>键来输入快进调整量4.00
按<Pgm>键,仪表显示[P02],用<▲>或<▼>键来输入快目标值20.00
按<Pgm>键,仪表显示[A02],用<▲>或<▼>键来输入快调整量0.20
按<Pgm>键,仪表显示[t01],用<▲>或<▼>键来输入稳定时间(单位0.1秒)12
按<Pgm>键,仪表显示[t02],用<▲>或<▼>键来输入压袋时间(单位0.1秒)10
按<Pgm>键,仪表显示[t03],用<▲>或<▼>键来输入去皮时间(单位0.1秒)12
按<Pgm>键,仪表显示[t04],用<▲>或<▼>键来输入推袋时间(单位0.1秒)5
按<Pgm>键,仪表显示[L],用<▲>或<▼>键来输入超差报警值


二、维护与通道检测
a.称重控制器I、O通道检测(手动调试)
按<Fun>键,仪表显示[P-C-F],
按<Cal>键,仪表显示[C01],O1请放QF              I1启停QT
按<Cal>键,仪表显示[C02],O2快进KJ
按<Cal>键,仪表显示[C03],O3慢进/送料MJ/SL
按<Cal>键,仪表显示[C04],O4蝶阀DF
按<Cal>键,仪表显示[C05],O5吹气CQ                I5急停JT
按<Cal>键,仪表显示[C06],O6翻袋FD              I6允放YF
按<Cal>键,仪表显示[C07],O7压袋YD              I7套袋TD
按<Cal>键,仪表显示[C08],O8  空
在相应的显示通道可按<R/S>键来测试通断情况。

b.机械手控制器I、O通道检测(手动调试):
接通控制器电源,(5V),显示0;
按(F)键显示P-C-F;
按(C)键,显示C01,
按(P)键,O1通道指示灯亮,此时该通道外围设施应有动作,
按(P)键,停止该动作;
按(C)健,显示C02,
按(P)健,02通道指示灯亮,相应的外围设施会有动作,
按(P)键,停止该动作;
如此操作可直至C08通道。在任何通道停止动作时,可按(F)键退出该功能。
